SKTO 011 溫度控制器【常閉型】

在線咨詢：

產品說明

產品概述INTRODUCTION

● 設定范圍廣

● 體積小

● 便于安裝

● 高切換性能靈敏度高

SKTO 011: 溫控器（常閉NC），用于調控加熱器。(常閉旋鈕為紅色）

SKTS 011：溫控器（常開NO），當溫度超出設定值時開關裝置可以啟動風機或信號裝置。（常開旋鈕為藍色）

恒溫器的工作原理:

★由于熱膨脹系數不同，雙金屬片在溫度改變時，兩面的熱脹冷縮程度不同，因此在不同的溫度下，其彎曲程度發生改變。

★溫度高于雙金屬片的膨脹溫度時，雙金屬片接點位置變形而斷開，電路斷開。

★溫度低于雙金屬片的膨脹溫度時,雙金屬片接點位置恢復原形而閉合，電路閉合。

溫控器分常開和常閉兩種

常閉：當設置好溫度后，溫控器處在常閉狀態，當實際環境溫度降到或接近設定溫度時，就會啟動負載加熱，通常溫控器處在常閉狀態，當實際環境溫度大于設定溫度時，負載總是處在停運行狀態。

常開：當設置好溫度后，溫控器處于常開狀態，當實際環境溫度大于會接近設定溫度時，就會啟動負載散熱，通常溫控器都處在常開狀態，當實際環境溫度低于設定溫度時，負載總是處在停運狀態。

技術參數 TECHNICAL DATA

型號	SKTS 011常開(NO)
	SKTO 011常閉(NC)
溫度設定范圍		0°C～+60°C	-10°C～+50°C	+20°C～+80°C	+32°～+140°F	+14°F～+122°F	0℃～+60°C
切換溫差		7K (± 4K公差)
感應元件		雙金屬感溫材料
接觸器類型		突跳式觸頭
接觸電阻		< 10mΩ
使用壽命		> 100 000周期
開關大容量		250VAC, 10 (2) A
		120VAC, 15 (2) A
		DC 30W
電磁兼容性		符合EN 55014-1-2, EN 61000-3-2, EN 61000-3-3標準
連接		2極接線端子,夾緊大扭矩0.5Nm:鋼性線2.5mm2,鋼絞線(線端帶鐵包) 1.5mm2
安裝		35mmDIN導軌卡裝（EN50022）
外殼		UL94 V-0淺灰色塑料
尺寸		60 x 33 x 43mm
重量		約40g
固定位置		任意
適應溫度		-20°C到+80°C (-4°F到+176°F) / -45°C到+80°C (-49°F到+176°F)
保護等級		IP20

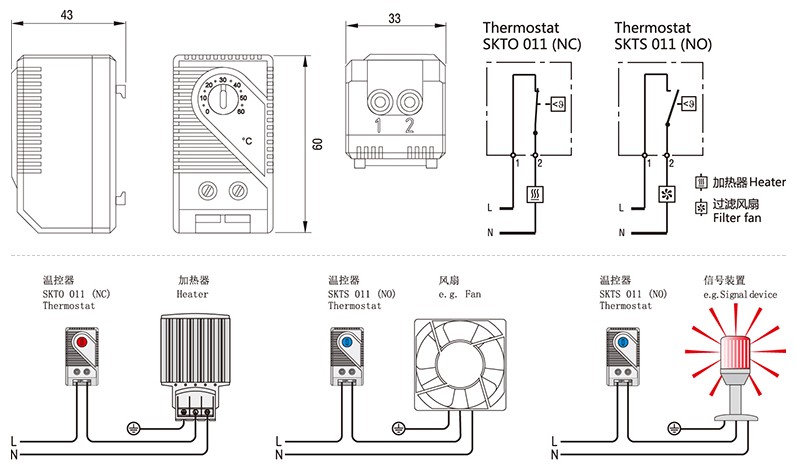

TECHNICAL DRAWING
